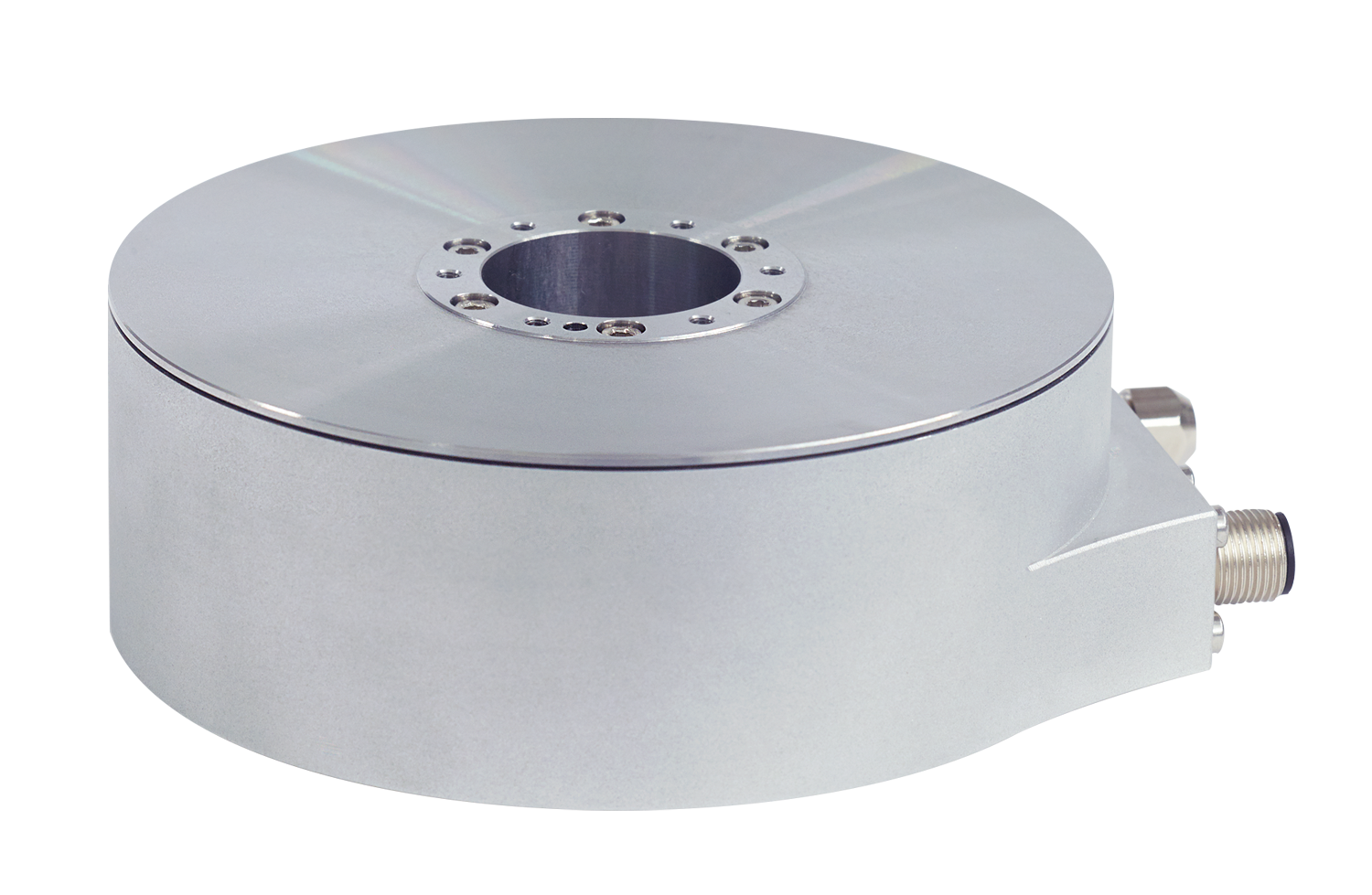

Serie SRP

De kleinste meetstappen en daarmee tegelijkertijd de hoogste nauwkeurigheid: de hoekmeetmodules SRP 5080 werken volgens het interferentieel aftastprincipe, met een faseraster als verdelingsschijf.

De parallel aan het hoekmeetsysteem en de lagering geplaatste sleufloze torque-motor maakt een zeer compacte constructie mogelijk. Deze plaatsing zorgt bovendien voor een hoge stijfheid van het gehele systeem, waardoor zeer hoge positioneernauwkeurigheden mogelijk zijn.

Deze hoekmeetmodules bestaan uit een kant-en-klaar voorgespannen lagereenheid met gemonteerd hoekmeetsysteem en een torque-motor. Exacte uitlijning en afstelling van de hoekmeetmodules zijn tijdens gebruik niet nodig. Ook de centreerkraag op de montageonderdelen voor de klant draagt bij aan vereenvoudiging van de montage.

De sleufloze torque-motor van de hoekmeetmodule SRP heeft geen cogging-koppel en veroorzaakt dus geen storende invloeden op de uiterst nauwkeurige lagering. Dit maakt buitengewoon gelijkmatige bewegingsgeleiding en positioneernauwkeurigheid mogelijk.
