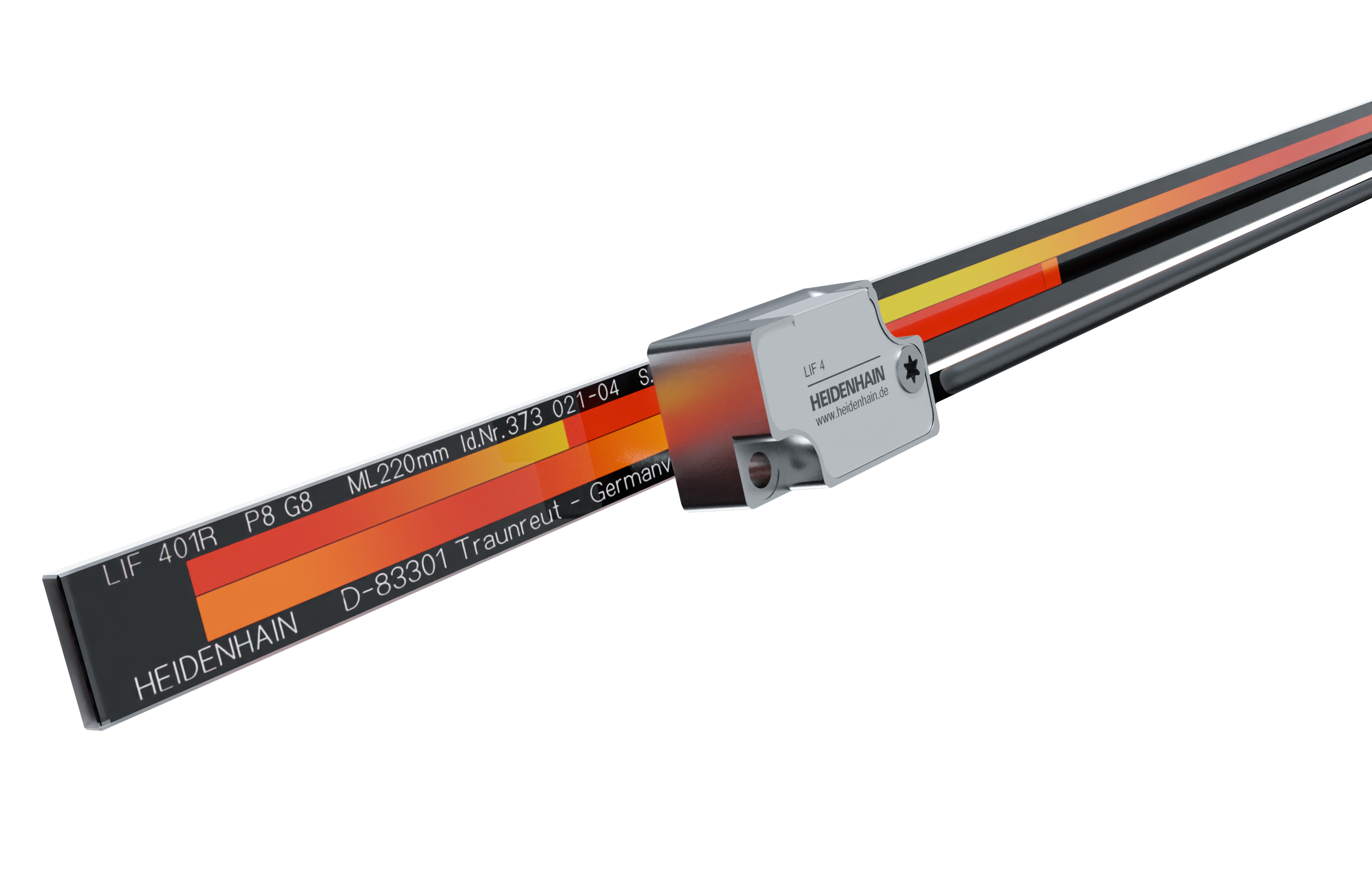

Serie LIF 400

Voor korte signaalperioden zijn normaliter zeer nauwe toleranties vereist voor de afstand van de tastkop tot de liniaal. Open lineaire encoders van HEIDENHAIN zijn dankzij royale montagetoleranties bijzonder eenvoudig te monteren. Daarbij wordt de kwaliteit van de uitgangssignalen binnen de toleranties nauwelijks beïnvloed.

De lineaire encoders LIF 400 zijn met een faseverschuivingsverdeling uitgerust en maken gebruik van het interferentieel aftastprincipe. Ze kenmerken zich door de kleinste meetstappen en bieden tegelijkertijd de hoogste nauwkeurigheid. Bovendien voorkomt de geringe warmteontwikkeling in de tastkop temperatuurgerelateerde onnauwkeurigheden.

De door HEIDENHAIN ontwikkelde ASIC HSP 1.0 garandeert een constant hoge kwaliteit van de tastsignalen. Als de signaalamplitude daalt, regelt de ASIC deze door het verhogen van de LED-stroom. Bij verontreiniging wordt zo de ideale signaalvorm gehandhaafd. Ruis blijft tegelijkertijd constant laag.

De meetsystemen LIF 400 zijn vanwege hun uitgebreide producteigenschappen universeel inzetbaar. Door de hoge integratiedichtheid zijn deze lineaire encoders zeer compact en licht. Montage van de liniaal kan comfortabel worden uitgevoerd middels lijmen.

Via de geïntegreerde homingfunctie is positieherkenning en daarmee snellere verplaatsing naar het referentiepunt van het systeem mogelijk - vooral bij assen met grote verplaatsingen biedt dit een duidelijk voordeel. De geïntegreerde limietfunctie maakt veilige eindstandherkenning zonder verdere extra maatregelen mogelijk.

Dankzij een meerkleurige LED in de stekker is directe controle van de tastsignalen en controle van het referentiemerksignaal mogelijk. Hierdoor kunnen tijdens bedrijf een snelle functiecontrole en kwalificerende beoordeling uit worden gevoerd - zonder extra hulpmiddelen.
