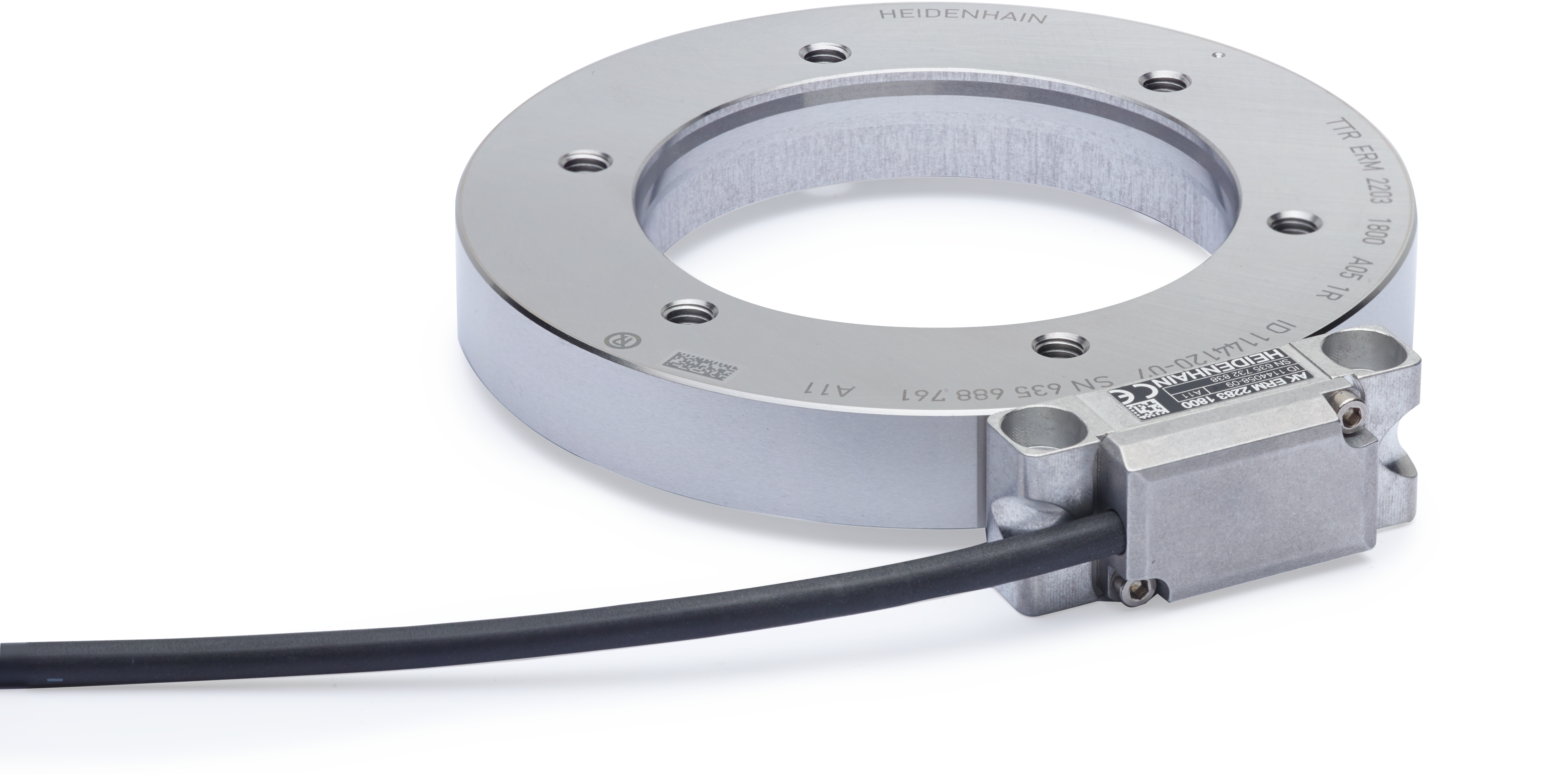

Serie ERM 2000

Incrementele hoekmeetsystemen met magnetische aftasting

Eenvoudige montage, weinig afstelling nodig
Continubedrijf met hoge toerentallen
Robuust en ongevoelig voor vuil
Systeemnauwkeurigheid: ±2,5" tot ±72"
Signaalperioden: 1024 tot 7200
Diameter: 64 mm tot 452 mm
Interfaces: 1 V_PP, TTL, EnDat 2.2

Compact en gevarieerd

De hoekmeetsystemen van de serie ERM 2000 omvatten verschillende trommelmaten en -vormen. Grote binnendiameters tot 512 mm maken kabelgeleiding door het meetsysteem eenvoudiger. Toch is de uitvoering bijzonder compact en dat maakt ook montage in krappe ruimten mogelijk.

Hoge toegestane toerentallen

Vanwege de modulaire constructie zonder eigen lagering zijn hoge toerentallen in continu- en omkeerbedrijf toegestaan - ook bij montage met mechanische foutuitsluiting. Ondanks hoge toerentallen zal het meetsysteem geruisloos werken.

Robuust en ongevoelig voor vuil

De MAGNODUR-verdelingstrommel is bijzonder ongevoelig voor verontreinigingen en dus geschikt voor ruwe werkplaatsomstandigheden met behoud van signaalkwaliteit.

Nauwkeurigste systeem: ERM 2203

De hoekmeetsystemen ERM 2203 onderscheiden zich door hun hoge nauwkeurigheid en gelijktijdig robuuste aftasting, bij hoge toegestane toerentallen.

Contactpersoon – Verkoop

Afdeling verkoop

+32 54 34 31 58

sales@heidenhain.be

Lokale contactpersoon zoeken

Spotlight: Nauwkeurig centreren van modulaire hoekmeetsystemen

Downloads

Brochure - Modulaire hoekmeetsystemen

Brochure - Kabels en connectoren

Brochure - Interfaces

Productvariant

Modulaire hoekmeetsystemen bestaan uit een verdelingstrommel en een aftastkop. Selecteer in de lijsten beide toepasselijke deelcomponenten. Voor aanvullend advies kunt u contact opnemen met onze verkoopafdeling via telefoon, e-mail of via ons contactformulier.

Naar de aftastkoppen
