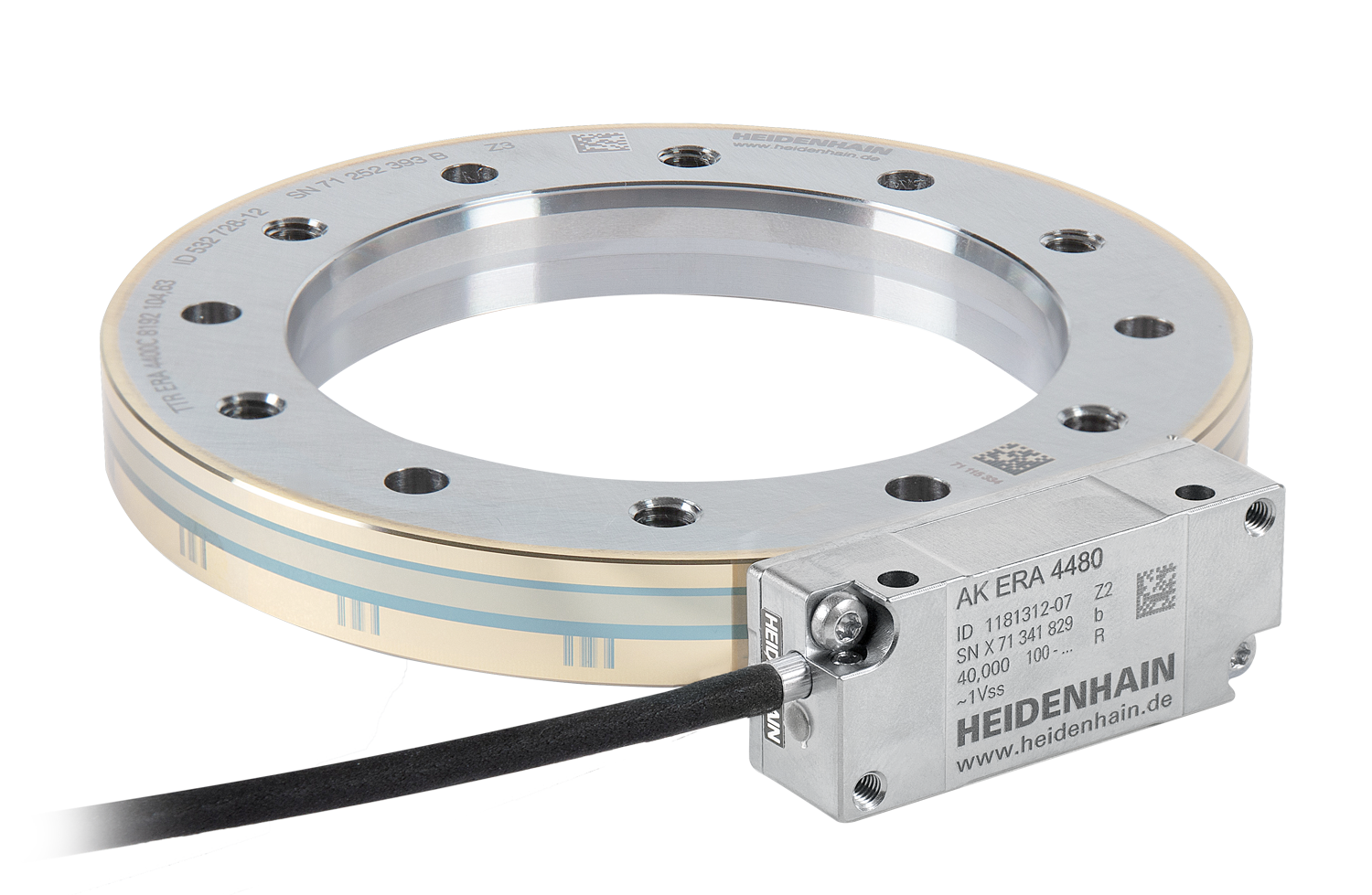

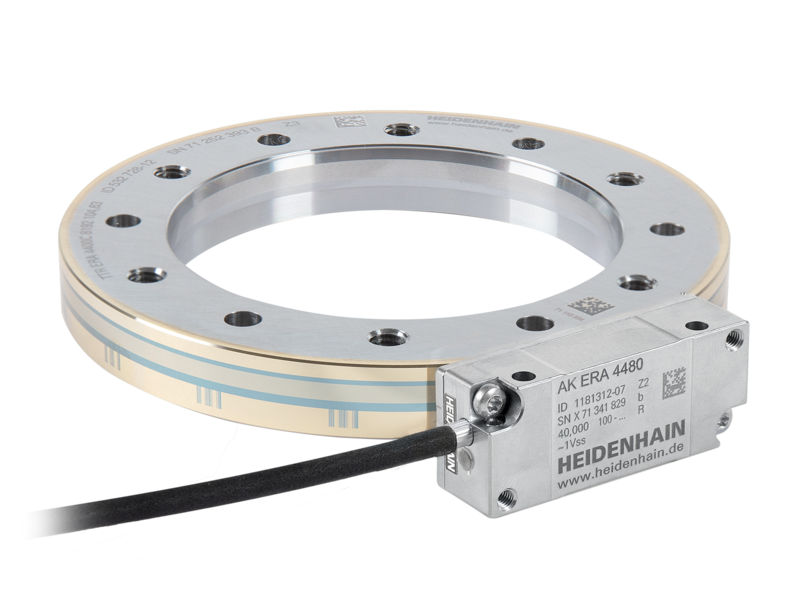

Serie ERA 4000

Incrementele optische hoekmeetsystemen met geoptimaliseerde aftasting

Zeer hoge nauwkeurigheid en zeer goede signaalkwaliteit
Stalen verdeeltrommels met driepuntscentrering of centreerkraag
Systeemnauwkeurigheid: ±1,7" tot ±5"
Signaalperioden: 3000 tot 52.000
Diameter: 76 mm tot 560 mm
Interface: 1 V_PP

Betrouwbare aftasting

De hoekmeetsystemen van de serie ERA 4000 bieden door hun grote aftastvelden en speciale signaalverwerking de hoogste betrouwbaarheid bij aftasting. In combinatie met een robuuste verdeling en hoge montage- en bedrijfstoleranties vormen ze een betrouwbaar totaalsysteem.

Universeel inzetbaar

Een groot scala aan trommeldiameters, trommelgeometrieën, verdeelnauwkeurigheden en interfaces maakt universeel gebruik mogelijk: uiterst nauwkeurige roterende assen in gereedschapsmachines, snel draaiende spillen en bijzonder nauwkeurige toepassingen in de metrologie- en elektronica-industrie.

Contactpersoon – Verkoop

Afdeling verkoop

+32 54 34 31 58

sales@heidenhain.be

Lokale contactpersoon zoeken

Spotlight: Nauwkeurig centreren van modulaire hoekmeetsystemen

Downloads

Prospekt – Modulare Winkelmessgeräte

Brochure - Kabels en connectoren

Brochure - Interfaces

Praktijkgericht ontwerp

Informatie over het product

Klik op een van de pluspunten voor meer informatie over het product.

LED-statusindicatie

De hoekmeetsystemen van de serie ERA 4000 hebben een LED voor de controle van de aanbouw en voor informatie over de status van het apparaat tijdens bedrijf.

Eenvoudige montage zonder verlies van nauwkeurigheid

De massieve trommeluitvoering voorkomt nauwkeurigheidsverlies bij de montage. Driepuntscentrering maakt de montage snel en eenvoudig.

Productvariant

Modulaire hoekmeetsystemen bestaan uit een verdelingstrommel en een aftastkop. Selecteer in de lijsten beide toepasselijke deelcomponenten. Voor aanvullend advies kunt u contact opnemen met onze verkoopafdeling via telefoon, e-mail of via ons contactformulier.

Naar de aftastkoppen
