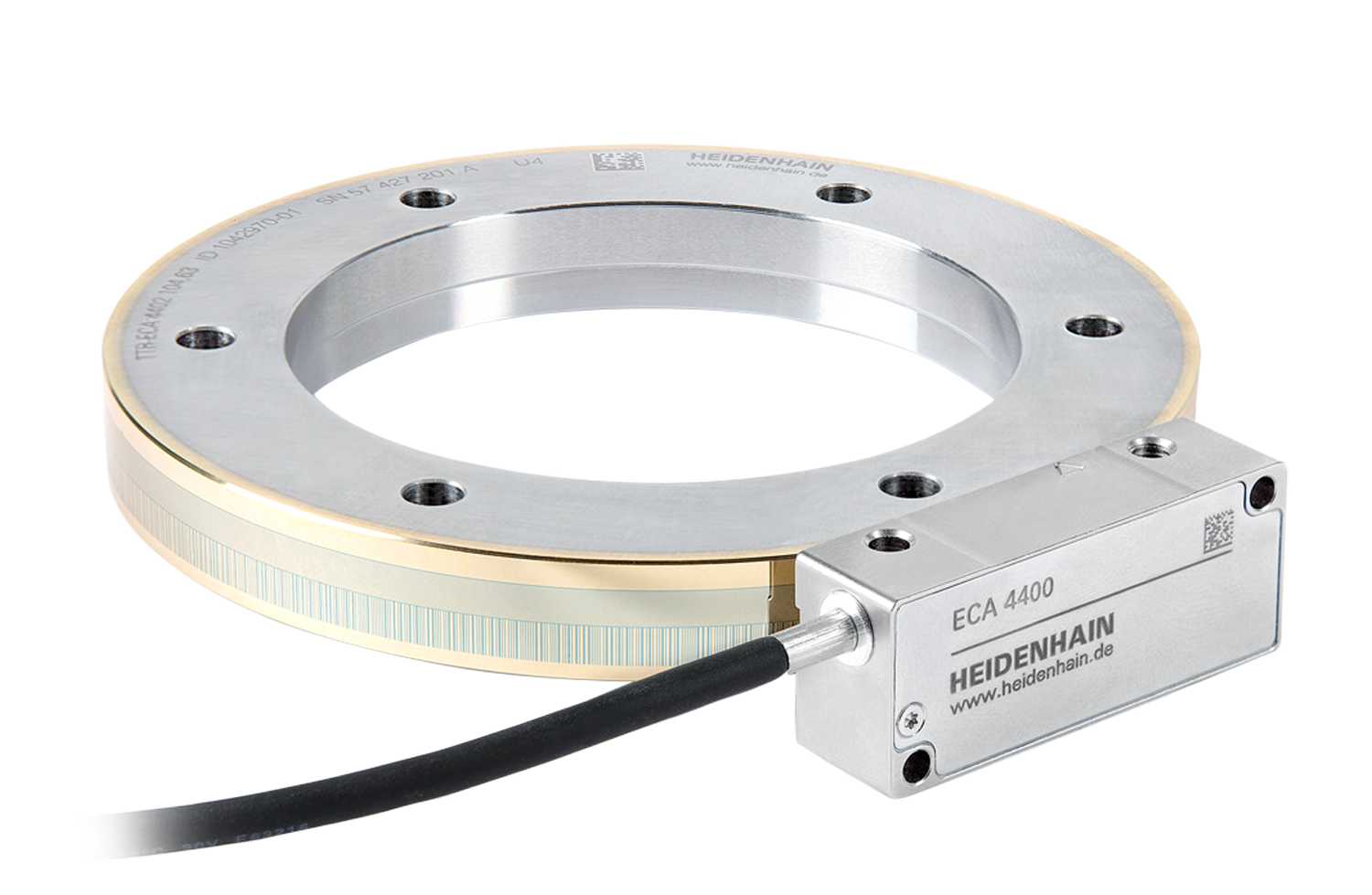

Série ECA 4000

Codeurs angulaires optiques absolus pour les exigences les plus strictes en termes de précision

Très haute précision et très bonne qualité de signal
Tambours gradués en acier avec centrage en trois points ou collier de centrage
Précision de la division : ± 1,5" à ± 3"
Nombre de traits : 8195 à 44 000
Période de signal : 40 μm
Diamètre : 104 mm à 560 mm
Interfaces : EnDat 2.2, Fanuc, Mitsubishi, Panasonic

Balayage fiable

Avec leur large champ de balayage et leur traitement spécial des signaux, les systèmes de mesure angulaire de la série ECA 4000 offrent un maximum de fiabilité lors du balayage. Combinés à une division robuste et à de larges tolérances de montage et de fonctionnement, ils forment un système global fiable.

Polyvalence

Grâce au large choix de diamètres et de géométries de tambours, aux nombreuses précisions de divisions et aux multiples interfaces proposés, ces codeurs ont une utilisation universelle, qu'il s'agisse d'axes rotatifs hautement précis sur des machines-outils, de broches à rotation rapide, ou bien d'applications de très haute précision dans le secteur de la métrologie ou de l'électronique.

Contact – Vente

Service commercial

+32 54 34 31 58

sales@heidenhain.be

Trouver votre interlocuteur le plus proche

Spotlight: Accurate centering of modular angle encoders

Téléchargements

Catalogue – Codeurs angulaires modulaires

Catalogue – Câbles et connecteurs

Catalogue – Interfaces

Design ergonomique

Variantes du produit

Les codeurs angulaires modulaires se composent d'un tambour gradué et d'une tête captrice. Dans les listes ci-dessous, veuillez sélectionner les deux composantes à combiner : Pour obtenir des conseils, contactez notre service commercial par téléphone, par e-mail ou via notre formulaire de contact.

Voir les têtes captrices
