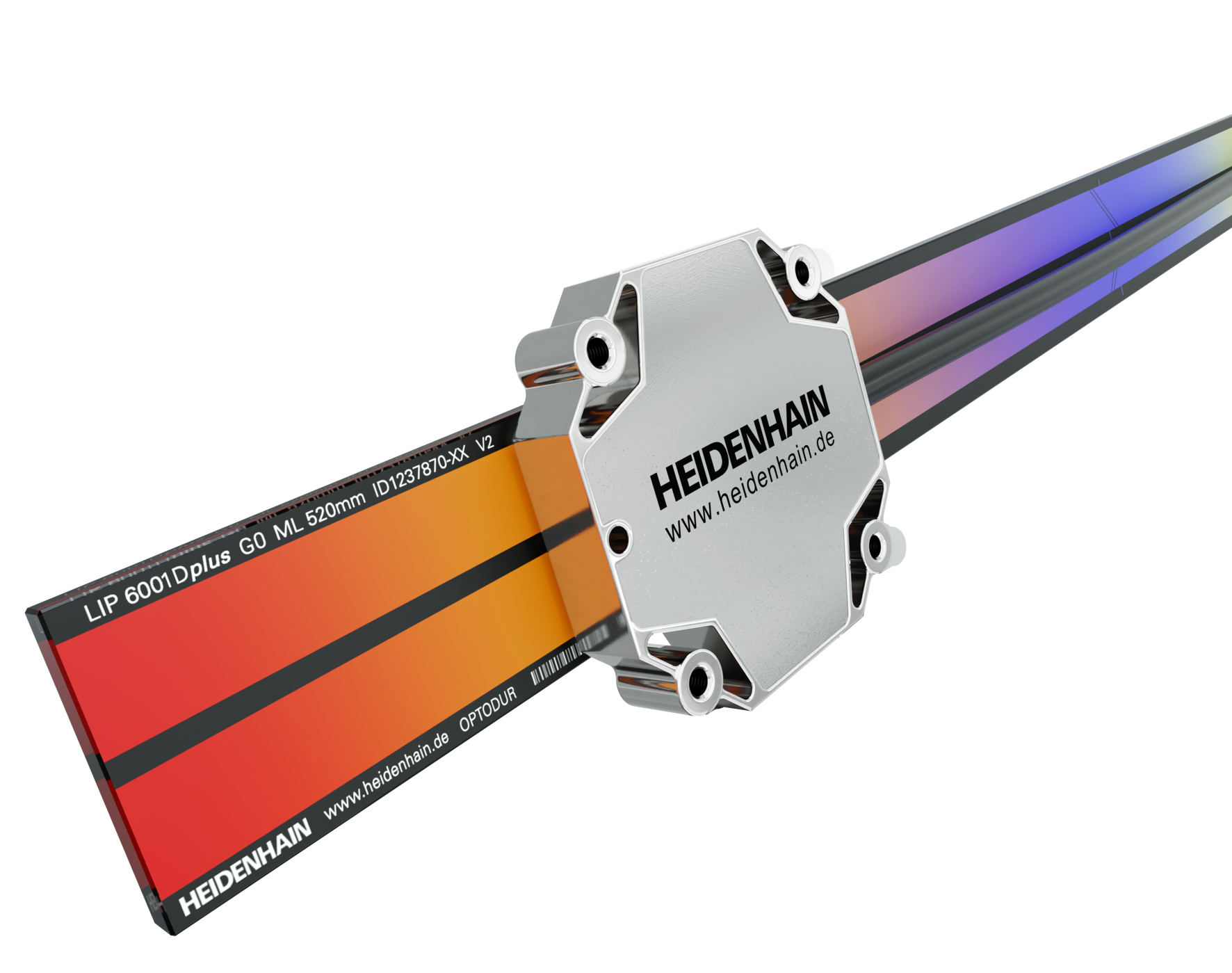

Série LIP 6000 Dplus

Les systèmes de mesure Dplus de HEIDENHAIN peuvent mesurer plusieurs degrés de liberté sur un même axe. Il est ainsi possible de mesurer les écarts d'un axe et de compenser ces écarts via l'axe voisin.

Sur le support de mesure se trouvent deux pistes de division distinctes, avec une orientation à ± 45 ° en diagonale. Grâce à cette conception, il est possible d'acquérir directement, et de manière très précise, la valeur de mesure dans le sens auxiliaire, sur toute la longueur de mesure.

Outre son niveau de précision élevé, la LIP 6031 Dplus est capable d'atteindre de très grandes vitesses de déplacement. Avec des pas de mesure pouvant atteindre jusqu'à 172 picomètres et une vitesse de déplacement pouvant aller jusqu'à 240 m/min, la LIP 6031 Dplus se révèle parfaitement adaptée dans le cadre d'applications de précision à haute dynamique.

Les deux pistes de division et les deux têtes captrices que compte la règle Dplus permettent de mesurer jusqu'à trois degrés de liberté. Grâce à cette technologie, vous disposez d'une solution pour venir à bout de tâches de mesure complexes, via un système simple, et compact.

La tête captrice de la LIP 6031 Dplus permet quant à elle de mesurer deux degrés de liberté en même temps. Grâce à l'interface EnDat 3, un seul câble suffit à transmettre les deux valeurs de position mesurées à l'électronique consécutive.

Référencement effectué dans les deux sens de mesure, en même temps : chaque piste de division de la LIP 6031 Dplus possède sa propre marque de référence. Vous disposez ainsi de valeurs de positions absolues pour chacun des sens de mesure, principal et auxiliaire.
